循環索固定式多探頭雷達波測流系統,主要由3根7*7*5mm不銹鋼絲繩作為導軌,將裝有雷達流速儀三腳架的滑輪機構與之結合,中間采用3mm鋼絲繩作為循環索,將裝有雷達流速儀的三腳架牽引到軌道任意位置固定,通過專門設計的手搖或自動絞車把雷達流速儀布設到測速垂線上并通過RS485總線連接到岸邊的測流控制系統采集流速并計算流量,從而實現斷面無人值守自動測驗。

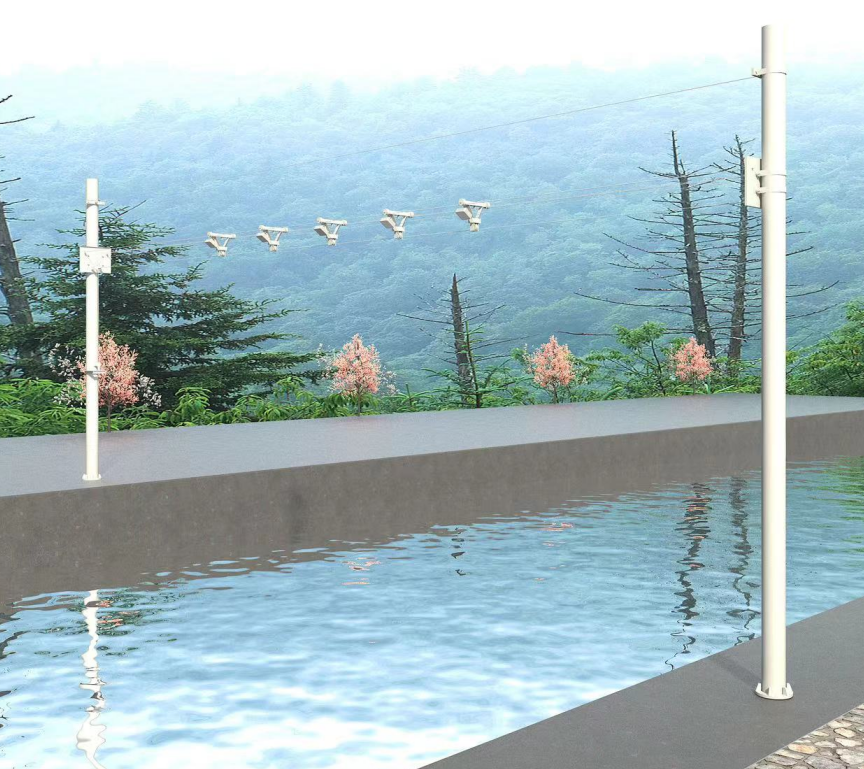

TEL-11固定式多探頭雷達波測流系統安裝示意圖
系統組成:
主要由多個雷達波流速儀、系統控制及流量計算系統、數據遙測系統(含RTU)、恒流恒壓充電控制系統、雷達水位計、太陽能供電系統、循環索道及配套支架和中心站管理軟件等組成。
系統特點:
1﹑相對單根鋼絲繩或者只依靠循環索作為固定導軌的方式穩定性提升明顯;
2﹑不受大風影響,中間垂度小,左右擺動幅度小,維護簡單,一個人即可維護;
3﹑具有在線升級﹑遠程升級、自動加測、定時測流的功能;
4﹑本地數據存儲8年以上,避免數據丟失;
5﹑現場配置中文觸摸屏操作界面,方便現場配置參數,人工操作測流等;
6﹑具有操作安全,測量時間短,速度快等優點,能確保測得峰、谷和完整的水位和流量變化過程;
7﹑可根據不同水位級變化自動進行選擇對應的垂線數測流,全自動,測驗精度高;
8﹑解決了山溪性河流暴漲暴落,含沙量大、漂浮物多、流速大的流量測驗技術難題。
雷達波流速儀主要技術參數:
1﹑可安裝于省中心服務器、分中心服務器,能接收測站發來的各項信息,能遠程下載數據和設置工作參數。在非測流時間,能人工控制增加測次。根據實測數據生成《河流流量測驗規范》(GB50179-2015)、《水文資料整編規范》(SL247-2012)等現行水文規范、標準所需報表,直接參與整編; 2﹑可以任意查詢與導出所有符合水文規范的報表,如:流量結果計算表、流量成果表、水位流量關系圖、水位流量過程線、水位流速過程線、流量流速過程線、流速分布曲線圖、水位報表等。 |
