TEL-16流沙一體智能遠程測驗系統是全新一代水文多要素智能機器人遠程操控系統。系統利用10-16mm雙循環鋼絲繩為運行軌道,雙軌行車為設備和自動升降的載體,流沙一體式鉛魚耦合多種水文要素測驗設備,內置集成水下數據處理終端及通訊供電裝置,通過智能遠程測控系統控制雙軌行車工作,集測、報、整、算為一體,無縫銜接水文規范要求的精度,實現流速、流量、泥沙等的全自動測量。
系統特點
(1)流沙一體式鉛魚,根據水力學原理,采用流線性的結構設計,重量10-100kg,可定制;
(2)測流方式的多樣性,中低水采用垂線ADCP、轉子流速儀或走航式ADCP等測流方式,中高水采用非接觸式雷達波作為測流手段;可同步進行泥沙測驗,有單點測沙或斷沙測驗?zāi)J剑?/p>
(3)全自動智能測驗,根據預先設置好的參數,自動完成測驗并生成規范報表;
(4)將視頻監控融入到系統中,實時監控整個測驗過程,保證安全性;
(5)具有人機智能對話功能,能通過語音識別系統自動進行測驗;
(6)具有自動校時、在線升級、遠程升級、自動加測、定時測驗等功能;
(7)工作模式:①自動全斷面點流速測驗?zāi)J?;②自?dòng)走航ADCP模式;③手動模式;④人工智能語音對話模式;⑤自動ADCP與泥沙測驗?zāi)J?;⑥自?dòng)點流速與泥沙測驗?zāi)J舰叨ㄖ颇J剑?/p>
(8)具有水平、垂直及觸底機械限位預警裝置,具有“一鍵提升”應急保護功能。

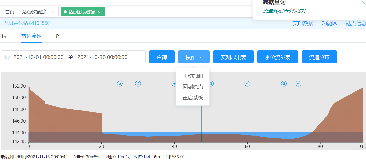

測控管理軟件

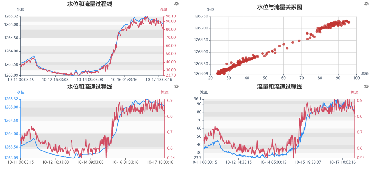

(1)可安裝于省中心、分中心服務器,能接收測站發來的各項信息,能遠程下載數據和設置工作參數。在非測流時間,能人工控制增加測次。根據實測數據生成《河流流量測驗規范》、《水文資料整編規范》等現行水文規范、標準所需報表,直接參與整編;
(2)可通過軟件設置不同條件下的測驗?zāi)J郊皽y(cè)驗手段,可同時兼容多種流量、泥沙測驗及計算方法;
(3)電腦端提供遠程測驗、遠程維護、遠程參數設置、遠程監視(視頻)等功能,手機端提供遠程測驗、數據查看等。
系統組成
標準配置:流沙一體式鉛魚耦合水文測驗設備(雷達波流速儀、垂線ADCP或轉子流速儀)、自循環索道、電動絞車、雙軌行車、智能遠程測控系統、流量計算及數據遙測系統、供電系統、水位計、測控管理軟件及配套支架等組成。
可選配置:走航式ADCP、光電測沙儀等。
雙軌行車
尺 寸:長70cm*寬50cm*高35cm
材 質:304不銹鋼、鋁合金
驅動形式:雙循環外力驅動
行車供電:36V-48V鋰電池
鋰電池容量:60AH
動力形式:循環系統和行車均采用高速電機,帶智能驅動系統與編碼器
承載重量:≥100kg
垂線ADCP
測流距離:0.1~20m、0.3~80m可選
測速范圍:±10m/s
精度:±0.25%±2mm/s
分辨率:1mm/s
走航式ADCP
兼容主流廠家的智能走航式ADCP
流沙一體式鉛魚
主要材質:不銹鋼或鉛、鋁合金、POM
重 量:10-100kg,可定制
供電電壓范圍:60AH;
供電方式:可充電鋰電池供電
連續工作時長:12小時以上
數據接口:標準RS232、RS485
模塊化結構設計,可靈活配置
工作溫度:-30℃-70℃
存貯溫度:-40℃-80℃
防水等級:IP68
光電測沙儀
測量范圍:0.001-120kg/m3,可定制量程
顯示精度:測量值的±5%
工作方式:在線式或纜道式可選
雷達波流速儀
測速距離: ≥30m
測速范圍:0.15~18m/s
分辨率:1mm/s
測量誤差:≤±3%
轉子流速儀
兼容主流廠家的轉子流速儀
適用條件
適合于山區性河流、較淺的溪流、洪水期測流、人工測流較危險的水域、明渠流量在線監測等。
